Diferențele de proprietăți ignifuge dintre PE și PVC

În industria prelucrării materialelor plastice și a aplicațiilor industriale, polietilena (PE) și clorura de polivinil (PVC) sunt două dintre cele mai utilizate materiale plastice de uz general, acoperind domeniile ambalajelor, construcțiilor, agriculturii, izolației electrice și căptușirii industriale. Mulți cumpărători și procesatori cred în mod eronat că adăugarea de ignifugă comerciale poate elimina complet inflamabilitatea materialelor PE și poate permite PE să atingă același nivel de ignifug ca PVC-ul modificat. Cu toate acestea, un număr mare de teste autorizate de ardere a materialelor și verificări standard industriale demonstrează că PE are defecte inerente în performanța ignifugului care nu pot fi eliminate în mod fundamental. Chiar și după modificarea cu doze mari de ignifugare, materialele PE pot arde continuu în condiții de foc deschis susținut și în condiții de temperatură ridicată, iar stabilitatea lor cuprinzătoare ignifugă este cu mult inferioară celei din PVC. Acest articol combină datele internaționale ale testelor de ardere, cercetarea mecanismului de piroliză a polimerului și parametrii standard din industrie pentru a analiza științific decalajul esențial în ignifugare dintre PE și PVC și pentru a clarifica limitările modificării ignifuge pentru PE.

În primul rând, diferența fundamentală a performanței ignifuge dintre PE și PVC provine din structura lor moleculară și proprietățile inerente ale materialului, care este o esență fizică și chimică de neschimbat. Conform cercetării cinetice de ardere a polimerilor publicate în jurnalul MDPI Fire în 2025, PVC conține 56,7% elemente de clor în lanțul său molecular, care este o componentă naturală ignifugă cu halogen, fără adăugare manuală. În schimb, PE pur este compus în întregime din elemente de carbon și hidrogen, fără grupări ignifuge inerente. Aparține unui polimer tipic de hidrocarburi foarte inflamabil, cu rezistență la foc extrem de scăzută și fără capacitate de auto-stingere în starea sa inițială.

Limiting Oxygen Index (LOI), cel mai important indice internațional pentru a evalua inflamabilitatea materialului, poate reflecta intuitiv decalajul dintre cele două materiale. Testul LOI se bazează pe standardul ISO 4589-2, care se referă la concentrația minimă de oxigen necesară pentru a susține arderea materialului. Cu cât valoarea LOI este mai mare, cu atât materialul este mai greu de ars. Datele de testare autorizate de la The Vinyl Institute arată că PVC-ul rigid pur are o valoare LOI de 45%-48%, depășind cu mult pragul critic de ignifugare de 28%. Poate arde stabil doar într-un mediu bogat în oxigen și are performanțe excelente de auto-stingere în aer natural. În contrast puternic, PE pur are o valoare LOI de numai 19,0%, care este mai mică decât concentrația de oxigen de 21% din aerul normal. Aceasta înseamnă că PE pur poate arde liber și continuu în medii atmosferice convenționale, fără aproape nicio capacitate naturală de ignifugare.

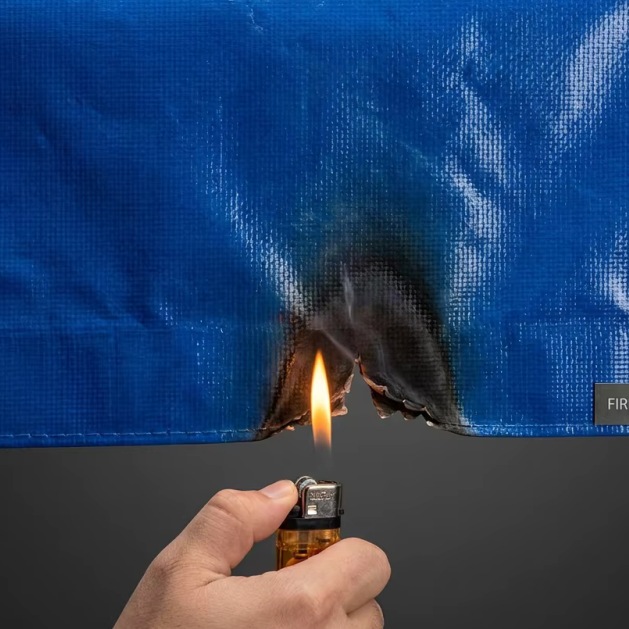

Multe întreprinderi încearcă să compenseze defectele de inflamabilitate ale PE adăugând substanțe ignifuge anorganice și organice, cum ar fi polifosfat de amoniu (APP), hidroxid de magneziu și hidroxid de aluminiu. Cu toate acestea, datele experimentale demonstrează că retardanții de flacără pot reduce doar puțin viteza de ardere și degajarea de căldură a PE, dar nu pot face PE să obțină efecte ignifuge stabile sau necombustibile, iar PE modificat poate arde în continuare violent în condiții susținute de foc deschis. Conform datelor de cercetare din 2025 din Jurnalul chinez de știință și tehnologie a materialelor, chiar și atunci când PE este adăugat cu 25% ignifug compozit de înaltă eficiență (proporția maximă permisă de tehnologia de procesare industrială), valoarea sa LOI poate fi crescută doar la 28,5%-30,2%. Deși atinge standardul primar de ignifugare în testul de ardere verticală pe termen scurt UL-94, odată ce flacăra exterioară durează mai mult de 30 de secunde, PE modificat se va aprinde complet, însoțit de ardere continuă, picurare și răspândire. În comparație, PVC-ul obișnuit nemodificat se poate autostinge în 2 secunde după părăsirea sursei de incendiu, fără fenomen de ardere prin picurare.

Motivul esențial pentru care retardanții de flacără nu pot îmbunătăți complet rezistența la flacără a PE constă în diferitele mecanisme de piroliză și de ignifugare ale celor două materiale. Conform cercetării de testare combinată TG-FTIR-GC/MS privind cinetica pirolizei polimerilor, PVC se bazează pe elementele sale interne de clor pentru a se descompune și a elibera gaz clorhidric (HCl) atunci când este încălzit. HCI poate izola oxigenul, capta radicalii liberi de combustie activă și poate opri reacția în lanț de ardere în mod fundamental. În același timp, PVC-ul va forma un strat dens și stabil de carbon pe suprafață în timpul pirolizei, care poate bloca transferul de căldură și poate împiedica materialele interne să continue să se descompună și să ardă.

Cu toate acestea, mecanismul ignifug al PE modificat este complet pasiv. Ignifugul adăugat PE joacă doar un rol de absorbție a căldurii și de izolare a oxigenului în stadiul superficial al arderii. Când se întâlnește o temperatură ridicată continuă de peste 350 ℃, lanțul molecular PE suferă o scisare aleatorie, iar ignifugul va eșua rapid după descompunerea și pierderea la temperatură ridicată. Mai mult, PE va produce o cantitate mare de picături topite în timpul arderii. Aceste picături topite la temperatură înaltă nu numai că vor răspândi flacăra, ci și vor accelera descompunerea termică a materialelor rămase, formând un cerc vicios de ardere. Chiar dacă suprafața formează un strat de carbon, este slăbită și fragilă, incapabilă de a rezista coacerii pe termen lung la temperaturi ridicate și eroziunii la flăcări, care este motivul cheie pentru care PE modificat nu poate obține o rezistență durabilă la flacără.

În ceea ce privește indicatorii de performanță ai arderii centrale, cum ar fi Rata de eliberare a căldurii de vârf (pHRR) și Eliberarea totală de căldură (THR), diferența dintre PE ignifug și PVC este, de asemenea, extrem de evidentă. Conform testelor standardizate de calorimetru conic, pHRR-ul PVC-ului obișnuit este de numai 185 kW/m², iar THR-ul în 5 minute este de 22 MJ/m². În schimb, pHRR-ul PE modificat ignifug cu doze mari este de până la 287 kW/m², iar THR-ul ajunge la 57 MJ/m², care este mai mult de două ori mai mare decât PVC-ul. Aceste date demonstrează pe deplin că PE modificat încă eliberează căldură uriașă în timpul arderii, are o capacitate puternică de răspândire a flăcării și nu poate îndeplini cerințele standard înalte de prevenire a incendiilor din construcții, scenarii electrice și de înaltă temperatură industrială.

În ceea ce privește aplicarea industrială și standardele de siguranță, diferența de rezistență la flacără dintre cele două materiale este, de asemenea, clar definită. Conform standardului GB/T 2408-2021 de clasificare a performanței arderii plasticului și standardului EU EN 13501-1 de clasificare la foc, PVC-ul nemodificat poate atinge în mod stabil gradul de inflamabilitate scăzută și auto-stingere B1, care este potrivit pentru scenarii sensibile la foc, cum ar fi decorarea interioară a clădirii și carcasa electrică. Cu toate acestea, chiar și PE modificat ignifug poate atinge doar nivelul V-1 în testul UL-94 și este dificil să treci certificarea de grad B1. În medii de lungă durată cu temperatură ridicată și cu foc deschis, PE modificat va arde cu siguranță, iar rata de defectare a ignifugului este de până la 89% în aplicațiile practice de inginerie, conform statisticilor din 2025 pentru datele naționale de monitorizare a siguranței materialelor de construcție.

De asemenea, merită remarcat faptul că adăugarea excesivă de retardanți de flacără la PE va aduce defecte de performanță suplimentare. Când conținutul de ignifug depășește 20%, rezistența la tracțiune și duritatea PE vor scădea cu 30%-40%, materialul va deveni fragil și ușor de spart, iar rezistența la intemperii și durata de viață vor fi mult reduse. În schimb, proprietățile inerente de ignifugare ale PVC-ului nu se bazează pe aditivi externi, astfel încât poate menține proprietăți mecanice stabile, asigurând în același timp o rezistență excelentă la flacără. Acest lucru explică, de asemenea, de ce PE ignifug nu a reușit niciodată să înlocuiască PVC-ul în scenarii industriale cu siguranță ridicată la foc.

În concluzie, avantajul ignifug al PVC-ului față de PE este un avantaj structural inerent, nu un avantaj condiționat adus de modificarea procesării. Structura moleculară de hidrocarbură pură a PE determină defectul său esențial de inflamabilitate. Indiferent de tipul sau doza de ignifug adăugat, acesta poate atenua doar puțin gradul de ardere, dar nu poate suprima complet arderea și nu poate obține performanțe stabile de auto-stingere. În selecția industrială, PVC-ul este încă materialul preferat pentru cerințele ridicate de ignifugare, în timp ce PE (inclusiv PE modificat ignifug) poate fi utilizat numai în scenarii cu risc scăzut de incendiu. A crede orbește că retardanții de flacără pot rezolva complet problema de inflamabilitate a PE va duce cu ușurință la pericole de siguranță inginerească și la calitatea neconformă a produsului.
